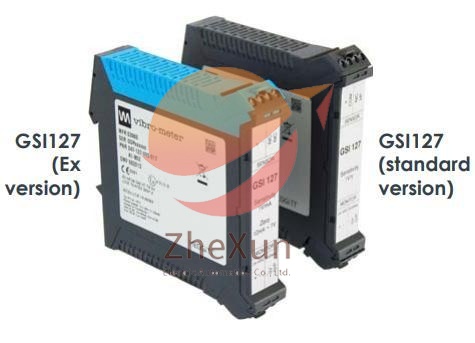

نموذج وحدة الفصل الجلفاني GSI127 244-127-000-017-A2-B2

من خط إنتاج vibro-meter®
مصدر الطاقة لأجهزة الاستشعار ومكيفات الإشارة بمخرج تيار أو مخرج جهد
4 كيلو فولت أمبير فصل جلفاني بين جانب المستشعر وجانب الشاشة
50 VRMS فصل جلفاني بين مصدر الطاقة وإشارة الخرج (الخرج العائم)
رفض عالي لجهد الإطار
دالة نقل من µA إلى mV لنقل إشارة التيار لمسافات أطول
وظيفة نقل الجهد إلى الجهد لنقل إشارة الجهد لمسافات أقصر
معتمد للاستخدام في الأجواء القابلة للانفجار (المناطق الخطرة)
متوافق مع أجهزة استشعار الاهتزاز IEPE (الإلكترونيات المتكاملة الكهربائية الضغطية) القياسية في الصناعة

GSI127 وحدة فصل جلفاني من سلسلة منتجات أجهزة قياس الاهتزاز من Meggitt®. صُممت هذه الوحدة للعمل مع مُكيفات الإشارة، ومُضخِّمات الشحن، والإلكترونيات (المُلحقة أو المُدمجة) المُستخدمة في سلاسل قياس و/أو مُستشعرات أجهزة قياس الاهتزاز المُختلفة.

وحدة الفصل الجلفاني GSI127 هي وحدة متعددة الاستخدامات يمكن استخدامها لنقل إشارات التيار المتردد عالية التردد لمسافات طويلة في سلاسل القياس باستخدام نقل إشارة التيار أو كوحدة حاجز أمان في سلاسل القياس باستخدام إشارة الجهد
ناقل الحركة. وبشكل عام، يمكن استخدامه لتزويد أي نظام إلكتروني (جانب المستشعر) باستهلاك يصل إلى 22 مللي أمبير.

يرفض GSI127 أيضًا كمية كبيرة من جهد الإطار الذي يمكن أن يُدخل ضوضاء في سلسلة القياس. (جهد الإطار هو ضوضاء الأرض وضوضاء التيار المتردد التي يمكن أن تحدث بين علبة المستشعر (أرضية المستشعر) ونظام المراقبة (الأرضية الإلكترونية)).

بالإضافة إلى ذلك، يؤدي مصدر الطاقة الداخلي المعاد تصميمه إلى إنتاج إشارة خرج عائمة، مما يلغي الحاجة إلى مصدر طاقة خارجي إضافي مثل APF19x.

تم اعتماد جهاز GSI127 للتركيب في منطقة Ex 2 (nA) عند تزويد سلاسل القياس المثبتة في بيئات Ex حتى المنطقة 0 ([ia]). كما يُغني هذا الجهاز عن الحاجة إلى حواجز زينر خارجية إضافية في تطبيقات السلامة الجوهرية (Ex i).

يتميز غلاف GSI127 بموصلات طرفية لولبية قابلة للإزالة، يمكن فصلها عن الهيكل الرئيسي لتسهيل التركيب والتركيب. كما يتميز بمحول تركيب DIN-rail يسمح بتركيبه مباشرةً على سكة DIN.

• درجة حرارة

التشغيل: من 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت)
التخزين: من -40 إلى 85 درجة مئوية (من -40 إلى 185 درجة فهرنهايت)

• رطوبة

التشغيل: 90% كحد أقصى بدون تكاثف
التخزين: 95% كحد أقصى بدون تكاثف
الاهتزاز: ذروة 1 جرام فوق التردد الرنيني وذروة 0.15 مم تحته
تسارع الصدمة: ذروة 6 جرام
انبعاثات الترددات الراديوية - الحدود عند 1 متر: <60 ديسيبل ميكروفولت/متر (شبه الذروة) من 30 إلى 230 ميجاهرتز
<67 ديسيبل ميكروفولت/متر (شبه الذروة) من 230 إلى 1000 ميجاهرتز

• إشارة الإدخال
• إمداد

خيارات الطلب B0x: 20 فولت تيار مستمر ±1 فولت تيار مستمر
خيارات الطلب B21: 8 مللي أمبير ± 0.5 مللي أمبير

• مقاومة

خيارات الطلب B0x: ≤30 Ω
خيارات الطلب B21: ≥50 كيلو أوم

• النطاق الديناميكي

خيارات الطلب B0x: من 0 إلى 20 مللي أمبير
خيارات الطلب B21: من 0 إلى 20 فولت تيار مستمر

• حماية من الحمل الزائد

خيارات الطلب B0x: 26 مللي أمبير
خيارات الطلب B21: 22 فولت تيار مستمر

• إشارة الخرج

النطاق الديناميكي لجهد الخرج: من 2 إلى 20 فولت تيار مستمر
معاوقة الخرج: 20 أوم، محمية ضد الدوائر القصيرة

• نسبة رفض جهد مصدر الطاقة

من 10 هرتز إلى 400 هرتز: ≥60 ديسيبل
400 هرتز إلى 100 كيلو هرتز: ≥30 ديسيبل

انحراف إزاحة إشارة الخرج مع درجة الحرارة: ≤2 مللي فولت/درجة مئوية
انحراف حساسية إشارة الخرج مع درجة الحرارة: ≤50 جزء في المليون/درجة مئوية

الوزن: 140 جرام (0.31 رطل) تقريبًا
