يقيس نظام مراقبة VM600 لتوربين محطة طاقة نووية بمليون وحدة، ويراقب بشكل أساسي الاهتزاز النسبي للعمود، والاهتزاز المطلق لمقعد المحمل، والإزاحة المحورية لدوار التوربين بالنسبة لمحمل الدفع، واستطالة الدوار بالنسبة لنقطة مرجع أسطوانة التوربين. دعونا نناقش نظام VM أدناه.

1. الأجهزة

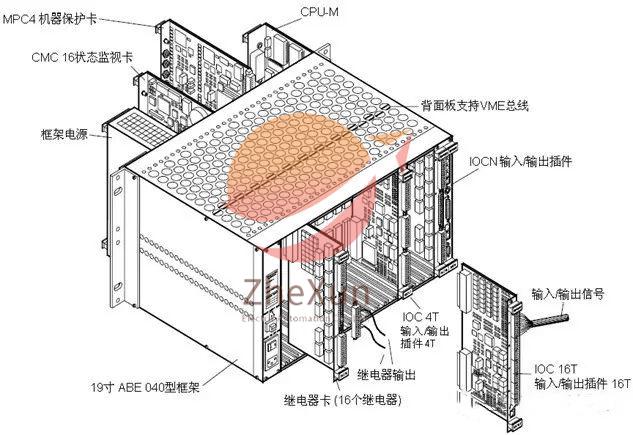

تعتمد أنظمة حماية ومراقبة الآلات من سلسلة VM600 من Vibro-Meter على إطار مقاس 19 بوصة × 6U وتتضمن مكونات مختلفة حسب التطبيق.
هناك نوعان أساسيان من الأنظمة:
نظام حماية الآلة (MPS)
نظام مراقبة الحالة (CMS)
يمكن دمج أجهزة MPS وCMS في نفس الإطار.
تتضمن التفاصيل التالية الأجهزة المضمنة في MPS.
1) ال آبي 04 يأتي هيكل الإطار X (19 بوصة × 6U) في نوعين: ABE040 و ABE042 . يكمن الاختلاف في موضع تثبيت الأقواس داخل الإطار.
2) RPS 6U وحدة إمداد الطاقة الإطارية
3) بطاقة حماية MPC 4 إطارات
4) اللجنة الأولمبية الدولية 4T بطاقة إدخال/إخراج MPC 4
5) بطاقة مراقبة تناظرية AMC 8
6) بطاقة إدخال/إخراج IOC 8T AMC 8
يجب استخدام بطاقتي MPC 4 وIOC 4T معًا، ولا يُمكن استخدامهما بشكل منفصل. يُستخدم هذا الزوج بشكل أساسي لمراقبة الاهتزازات.
وعلى نحو مماثل، يجب استخدام بطاقات AMC 8 وIOC 8T في أزواج ويتم استخدامها في المقام الأول للمعلمات شبه الثابتة مثل درجة الحرارة أو المستوى أو التدفق.
يمكن أن يحتوي الرف على:
> زوج واحد فقط من MPC 4 / بطاقات IOC 4 T
> زوج واحد فقط من بطاقات AMC 8 / IOC 8 T
>مزيج من زوج واحد من بطاقات MPC 4 / IOC 4 T وزوج واحد من بطاقات AMC 8 / IOC 8 T

اعتمادًا على متطلبات التطبيق، يمكن أيضًا تثبيت أنواع البطاقات التالية في الرف:

7) بطاقة PLC 16-Relay (16 مرحلًا)

يمكن استخدام جميع الوحدات المذكورة أعلاه لتشكيل نظام MPS مستقل، أي نظام غير متصل بشبكة.

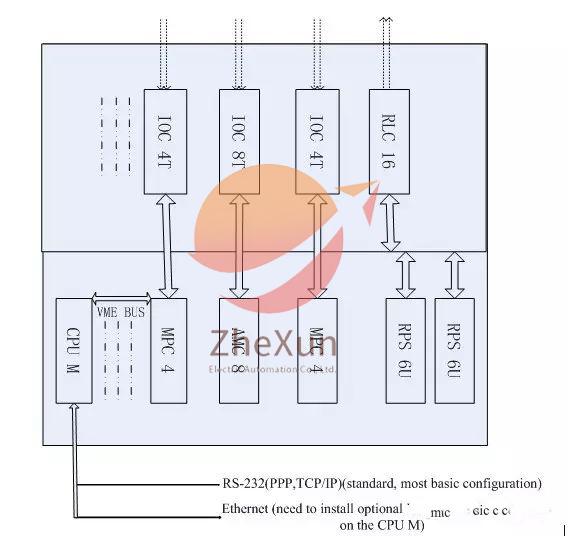

يتضمن نظام MPS المتصل بالشبكة، بالإضافة إلى الأجهزة المذكورة أعلاه، أيضًا الأجهزة التالية لإطار ABE 04 X:
8) بطاقة وحدة المعالجة المركزية CPUM
9) بطاقة إدخال/إخراج IOCN (مطابقة لوحدة المعالجة المركزية M)
اعتمادًا على التطبيق (بغض النظر عما إذا كان الإطار عبارة عن تكوين مستقل أو شبكي)، يمكن استخدام واحد أو أكثر من مكونات مصدر الطاقة منخفضة الضوضاء التالية خارج الإطار:
>محول تيار مستمر إلى تيار مستمر APF195
>محول التيار المتردد إلى المستمر APF196
>أي وحدة إمداد طاقة منخفضة الضوضاء مكافئة يوفرها العميل
يجب استخدام هذه الأجهزة مع وحدات عزل الجلفاني GSI 1 XX، وحواجز الأمان GSV، والمحولات/المحددات القريبة ذات التيارات الأكبر من 25 مللي أمبير.
2. البرمجيات
مطلوب إحدى حزم البرامج التالية لتكوين MPS:
١) برنامج تهيئة MPS 1. يُهيئ هذا البرنامج بطاقتي MPC 4 وAMC 8 في رف VM600 المتصل بالشبكة، والذي يحتوي على مجموعة من وحدات المعالجة المركزية للتحكم والاتصال. يمكن تهيئة جميع البطاقات في الرف في وضع "oneshot" عبر إيثرنت.
٢) برنامج تهيئة MPS 2. هذا إصدار مُوسّع من حزمة برامج MPS 1. بالإضافة إلى توفير جميع وظائف MPS 1، يتضمن برنامج MPS 2 أيضًا إدارة MPC 4 وAMC 8، ومخططات الوحدات، وتتبع اتجاهات البيانات.
3. طرق الاتصال MPS

يمكن تكوين نظام MPS بعدة طرق، اعتمادًا على الأجهزة المثبتة في رف ABE04X.

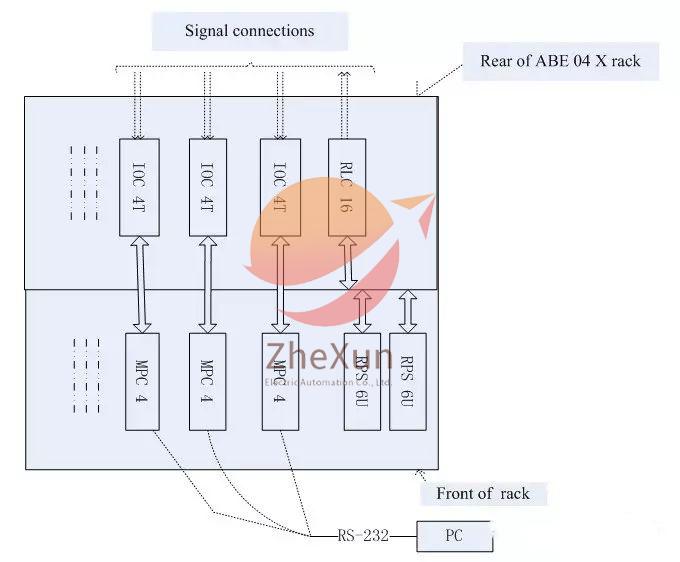

1) الشكل التالي يوضح أبسط تكوين لـMPS. هذا رف مستقل. في هذه الحالة، يجب تهيئة بطاقة MPC 4 أو AMC 8 في الرف باستخدام جهاز كمبيوتر شخصي عبر اتصال RS-232، المتصل بـ عبر موصل 9 سنون الموجود في الجزء الأمامي من الرا سي كيه.

4. معلمات MPS التي تتم مراقبتها
يمكن لبطاقة MPC 4 في نظام MPS قياس المعلمات التالية:
> الاهتزاز المطلق (اهتزاز السرج)
> الاهتزاز النسبي (قياس الاهتزاز الشعاعي، بما في ذلك قياس جهد فجوة التيار المستمر)
> اهتزاز الدوار المطلق
> موضع الدوار (القياس المحوري)
> قيمة متجه Smax (متوافقة مع معيار ISO 7919)
> انحراف الدوار
> التوسع المطلق
> التوسع النسبي (بين الدوار والثابت)
> توسيع الأسطوانة
> النزوح
> الضغط الديناميكي
يمكن لبطاقة AMC 8 في نظام MPS قياس المعلمات التالية:
> درجة الحرارة (الاتصال المباشر بين أجهزة قياس الحرارة أو مجسات RTD وبطاقة IOC 8 T)
> أي متغير عملية محدد من قبل المستخدم، مثل التدفق، والمستوى، وموضع الصمام، وما إلى ذلك.

ميزات أخرى لنظام MPS:
> بطاقات MPC 4، وIOC 4 T، وAMC 8، وIOC 8 T، وRLC16 القابلة للتبديل السريع (القابلة للتوصيل السريع).
> يمكن إدخال هذه البطاقات أو إزالتها دون إيقاف تشغيل إطار ABE04X. > تخزين التكوين المدمج
> تعديل جميع المعلمات عبر الإنترنت أثناء تشغيل MPS
> معالجة البيانات في الوقت الحقيقي
> أجهزة الإرسال القابلة للتكوين
> مزود الطاقة المدمج مع اختبار ذاتي مدمج (BITE)
> وظيفة تجاوز المخاطر
> إعادة ضبط إشارة الإنذار
> مضاعفة الإنذار أو المراقبة التكيفية
>يمكن توصيل ما يصل إلى أربعة مدخلات (الاهتزاز، والضغط الديناميكي، وما إلى ذلك) بقناة معالجة واحدة.
